追求卓越，创新发展
产品展示
550kV 型复合绝缘子
一、尊龙凯时集团复合绝缘子产业的发展历程
随着我国超特高压交、直流电网的发展，复合绝缘子以其独特特性，在电网中得到广泛应用。相比于传统的瓷绝缘子，复合绝缘子具有抗震和耐湿污性能优异、强度高、重量轻、运行维护方便、不易破碎且其伞裙伞套具有可修复性等优势。特别在超、特高压领域，复合绝缘子性价比优势尤其突出。
尊龙凯时集团从1998开始从事复合绝缘子研制工作，现已拥有12 kV～1100 kV交、直流空心、支柱复合绝缘子和交、直流全系列电压等级的线路绝缘子产品的成熟研制技术。主要产品有空心复合绝缘子、支柱复合绝缘子、灭弧室专用复合绝缘子、光纤复合绝缘子、复合套管、穿墙套管，可满足各电压等级交、直流电站的要求。目前，尊龙凯时研制的复合绝缘子已有60000多支在国内外各地区安全运行。
二、尊龙凯时集团110kV～1100 kV空心复合绝缘子

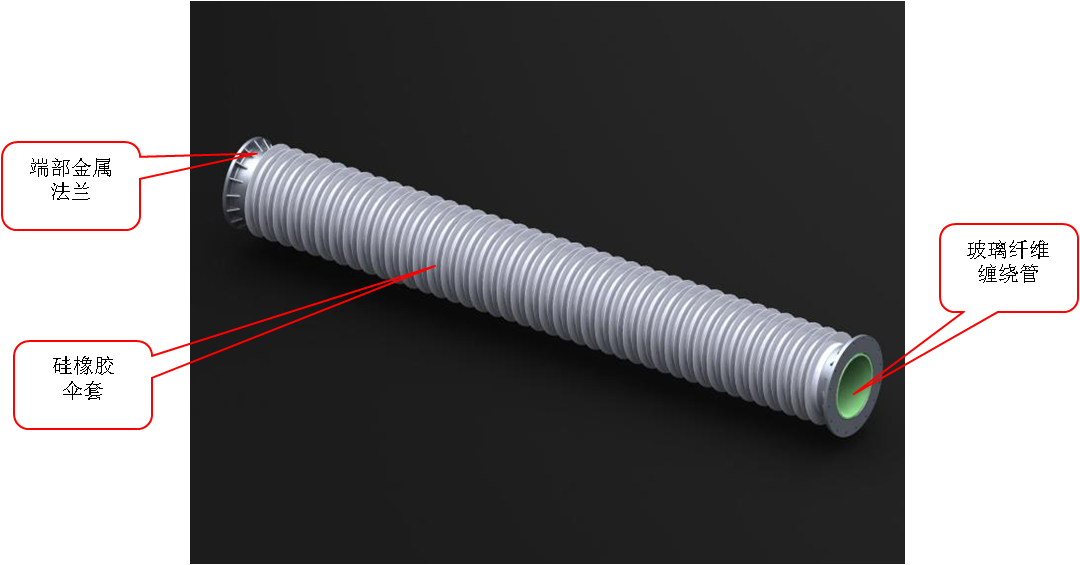

1、空心复合绝缘子结构
空心复合绝缘子作为复合套管的主要组成部分，承担着套管机械负荷、电气绝缘的作用。空心复合绝缘子由硅橡胶伞套、玻璃纤维缠绕管、端部金属法兰三部分组成。
2、空心复合绝缘子技术参数
表1：126kV～1100kV 空心复合绝缘子技术参数
|
序号 |
项 目 |
单位 |
技术参数 |
|||||
|
126 kV |
252 kV |
363 kV |
550kV |
800kV |
1100kV |
|||
|
1 |
额定电压 |
kV |
126 |
252 |
363 |
550 |
800 |
1100 |
|
2 |
逐个弯曲负荷试验 |
kN |
10 |
10 |
10 |
15 |
25 |
26 |
|
3 |
破坏弯曲负荷试验 |
kN |
≥20 |
≥20 |
≥20 |
≥25 |
≥50 |
≥52 |
|
4 |
逐个内压力试验 |
MPa |
2 |
2 |
2 |
1.6 |
1.6 |
1.6 |
|
5 |
破坏内压力试验 |
MPa |
≥3.5 |
≥3.2 |
≥4.0 |
≥4.0 |
≥4.0 |
≥3.2 |
|
6 |
污秽等级 |
/ |
Ⅳ |
Ⅳ |
Ⅳ |
Ⅳ |
Ⅳ |
Ⅳ |
3、空心复合绝缘子用途
尊龙凯时集团生产空心复合绝缘子主要用于罐式断路器、GIS、互感器、空变压器、电抗器、滤波器、避雷器、穿墙套管、电缆终端等各类电器。
4、空心复合绝缘子型式试验及鉴定报告
1)型式试验
尊龙凯时集团自主研制的550kV级以上电压等级空心复合绝缘子分别于2006、2006年8月和2008年3月一次性顺利通过所有型式试验，并取得了型式试验检测报告。

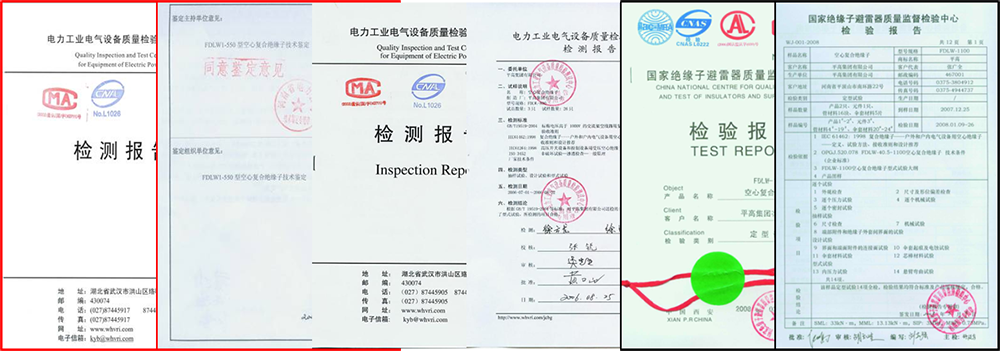

550kV及以上电压等级空心复合绝缘子型式试验报告
2)产品鉴定
尊龙凯时集团自主研制的550kV级以上电压等级空心复合绝缘子于2009年6月通过国家级鉴定。
550kV及以上电压等级空心复合绝缘子鉴定证书
三、尊龙凯时集团420kV及以上电压等级复合套管
1、复合套管结构
420kV及以上电压等级复合套管以SF6气体为绝缘介质，由空心复合绝缘子、导电杆、屏蔽系统、均压环等部件组成。其中800kV和1100kV复合套管为双屏蔽结构。

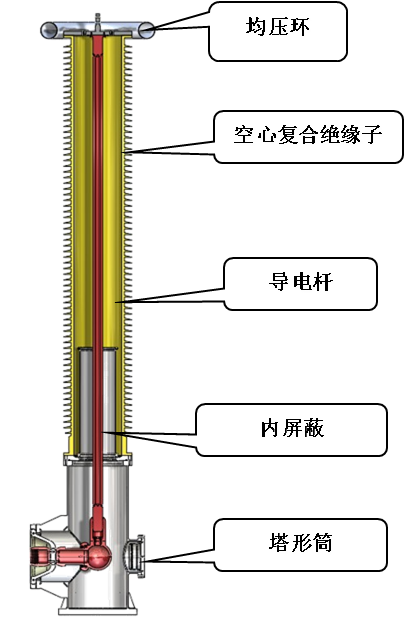

420kV及以上电压等级复合套管结构图
2、复合套管技术参数
表2：420kV～1100kV复合套管技术参数
|
序号 |
项 目 名 称 |
单位 |
420kV |
550kV |
800kV |
1100kV |
|
1 |
额定电压 |
kV |
420 |
550 |
800 |
1100 |
|
2 |
额定电流 |
A |
4000 |
5000 |
6300 |
6300 |
|
3 |
额定短时工频耐受电压 (1min有效值) |
kV |
650 |
740 |
960(1094) |
1100 |
|
4 |
额定雷电冲击耐受电压(1.2/50us 峰值) |
kV |
1425 |
1675 |
2100(2404) |
2400 |
|
5 |
额定操作冲击耐受电压 (全波250/2500us 峰值) |
kV |
1050 |
1300 |
1550(1682) |
1800 |
|
6 |
爬电距离 |
mm |
≥13750 |
≥20460 |
≥ 29760 |
≥37510 |
|
7 |
悬臂负荷 |
N |
10000 |
6000 |
10000 |
5000 |
|
8 |
SF6气体压力 额定/最低/最高 |
MPa |
0.5/0.4/0.8 |
0.5/0.4/0.6 |
|
0.45/0.4/0.6 |
|
9 |
SF6年漏气率 |
---- |
≤0.1% |
≤0.1% |
≤0.3% |
≤0.3% |
|
10 |
污秽等级 |
|
Ⅳ |
Ⅳ |
Ⅳ |
Ⅳ |
|
11 |
局部放电量 |
PC |
1.5倍相电压下不大于10pC。 |
1.5 倍相电压下不大于10pC。 |
1.5倍相电压下不大于10pC。 |
1.5 倍相电压下不大于10pC。 |
3、复合套管型式试验及鉴定报告
1)型式试验

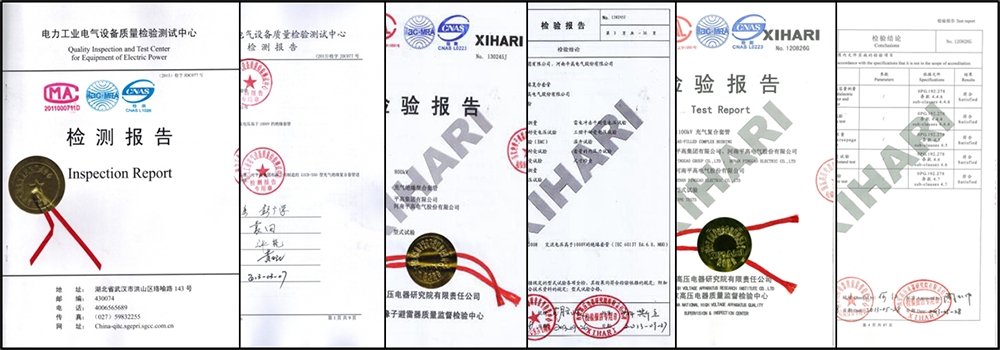

420kV及以上电压复合套管型式试验报告
2)鉴定报告
尊龙凯时集团自主研制的550kV、800kV和1100kV复合套管于2014年1月通过国家级鉴定。其中800kV、 1100kV复合套管技术水平国际领先，550kV复合套管技术水平国际先进。

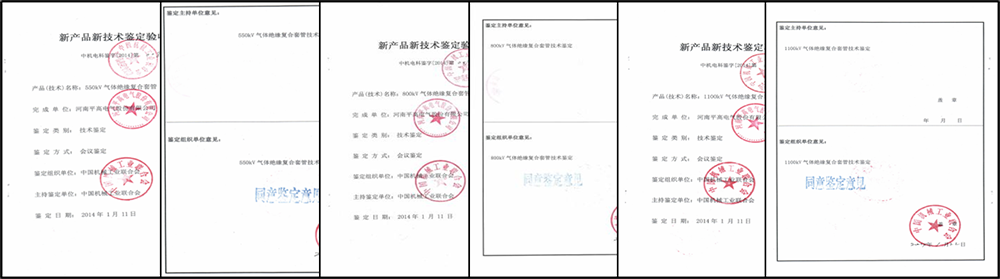

420kV及以上电压复合套管鉴定报告
