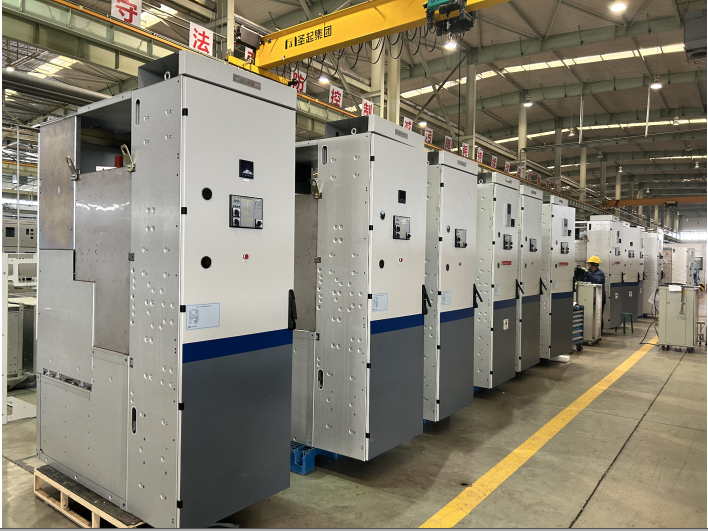

XGN90-40.5（Z）型充气柜
一、产品介绍
本产品系额定电压40.5kV，额定频率50Hz，额定电流2500A及以下的三相交流户内气体绝缘金属封闭开关设备，采用双气箱、模块化设计，具有可靠性、灵活性强、维护成本低等优点，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设施的保护和控制之用。
二、产品使用环境
1.使用地点：户内；周围无火灾和爆炸隐患、无严重污秽及化学腐蚀的场所。
2.环境温度：-25℃～+40℃。
3. 海拔高度（仅对低压辅助和控制设备）：不超过1000m（超过1000m需与制造厂沟通）。
4. 相对湿度：日平均不大于95%、月平均不大于90%。
5. 抗震能力：地震烈度不超过8度。
三、性能参数（主要参数）
|
序号 |
项目名称 |
单位 |
数值 |
||
|
1 |
额定电压 |
kV |
40.5 |
||
|
2 |
1min工频耐压* |
对地及相间,断路器断口 |
kV |
95 |
|
|
|
|
一次隔离断口间 |
|
118 |
|
|
3 |
雷电冲击耐压* |
对地及相间,断路器断口 |
kV |
185 |
|
|
|
|
一次隔离断口间 |
|
215 |
|
|
4 |
额定频率 |
Hz |
50 |
||
|
5 |
额定电流 |
A |
1250 |
2500 |
|
|
6 |
开合单个电容器组电流 |
A |
630 |
||
|
7 |
额定短路开断电流 |
kA |
25 |
31.5 |
|
|
8 |
额定短时耐受电流 |
kA/s |
25/4 |
31.5 /4 |
|
|
9 |
局部放电量 |
pC |
≤20 |
||
|
10 |
防护等级 |
高压部件 |
|
IP65 |
|
|
|
|
二次元件 |
|
IP4X |
|
|
11 |
外形尺寸 高×宽×深 |
mm |
2400×800×1750 |
||
四、产品结构特点及优势
1. 产品采用三相共箱结构，内充SF6气体作为绝缘介质，绝缘强度高。真空断路器设计满足低碳绿色环保理念，具有开断性能稳定可靠、无燃烧和爆炸危险、免维护、体积小、重量轻和使用寿命长等优点。
2. 产品采用模块化设计，兼容性强，灵活性高，适用于多种工程场景，且柜型便于扩展，现已有柜型20余种。
3. 产品采用双气箱设计，上下气箱独立工作，具有稳定性高、维护成本低等优点。
