产品名称

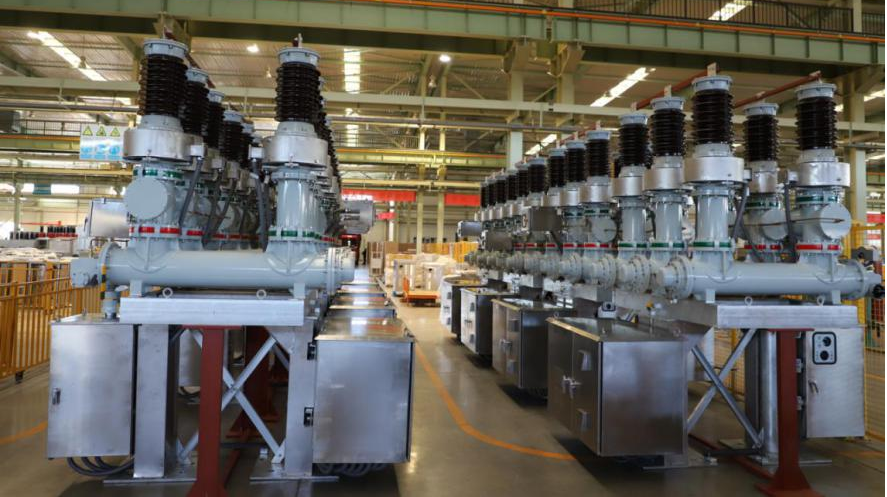

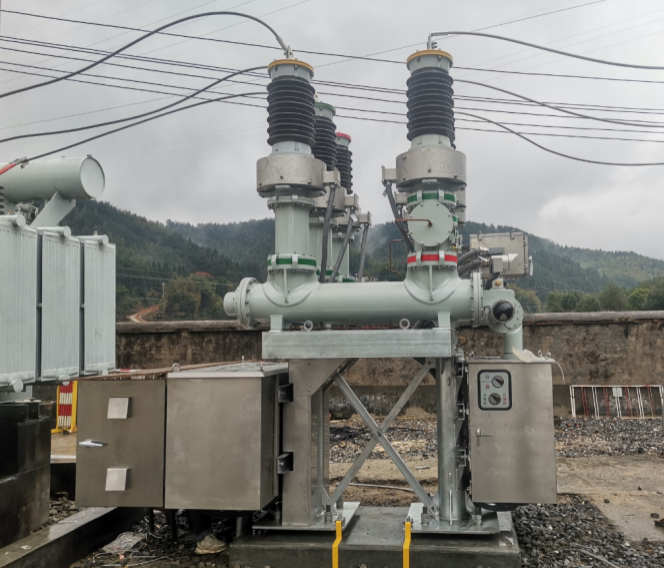

ZHW15-40.5型户外复合式组合电器

概要信息
一、产品概述  我公司生产的ZHW15-40.5型复合式组合电器(HGIS)系户外三相交流50Hz高压输变电设备,三相分箱结构,用于分、合负荷电流,开断故障电流或转换线路,实现对电力线路的隔离、接地、保护及控制。
所属分类
产品描述

  一、产品介绍

  我公司生产的ZHW15-40.5型复合式组合电器(HGIS)系户外三相交流50Hz高压输变电设备,三相分箱结构,用于分、合负荷电流,开断故障电流或转换线路,实现对电力线路的隔离、接地、保护及控制。

  二、产品使用环境

  1.使用地点:户外;

  2.周围空气温度:-25℃~+40℃;

  3.海拔高度:不超过1000m;

  4.相对湿度: 日相对湿度平均值不大于95%;月相对湿度平均值不大于90%;

  5.地震烈度:不超过9度;

  6.风速:不超过34m/s;

  7.污秽等级:Ⅳ级。



  三、性能参数(主要参数)

序号

项目名称

单位

参数值

1

额定频率

Hz

50

2

额定电压

kV

40.5

3

短时(1min)工频耐受电压

对地及相间

kV

95





断口间



118

4

雷电冲击耐受电压(峰值)

对地及相间

kV

185





断口间



215

5

局部放电限定值(试验电压为1.1Ur)

pC

≤10

6

额定电流

A

2500/1250

7

额定短路开断电流

kA

31.5

8

额定短路开断电流次数

30

9

额定短时耐受电流

kA

31.5

10

额定短路持续时间

s

4

11

额定峰值耐受电流

kA

80

12

SF6额定工作压力(20℃,表压)

MPa

0.5

13

最低工作压力(20℃,表压)

MPa

0.45

14

年漏气率

%

≤0.5

15

三工位开关机械寿命

3000

16

断路器机械寿命

10000



  四、产品结构特点及优势

  1.设备参数规格及接线方式齐全,能够满足各种使用场合的需求。

  2.结构紧凑,三相分箱布置,一次导体全封闭。

  3.可根据用户需要,将微机保护装置等二次保护装置放置在汇控柜内,实现保护装置前移,优化整个变电站二次保护系统。
