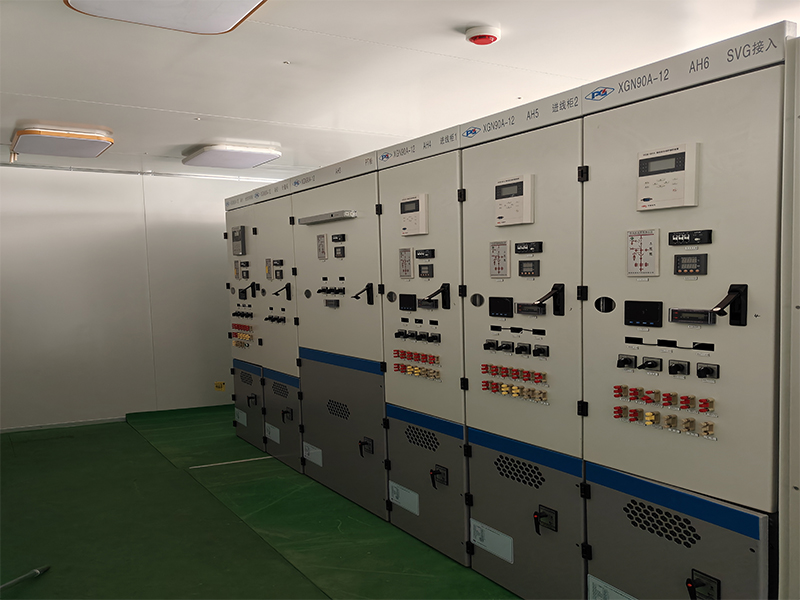

XGN90-12(Z)环保型气体绝缘金属封闭开关设备

概要信息
一、产品概述  XGN90-12(Z) 系列化气体绝缘金属封闭开关设备适用于额定电压12kV,额定电流630A~3150A,额定频率50Hz的户内三相交流电力系统。产品采用干燥空气绝缘,无需气体回收和维护,产品采用三相共箱结构和模块化设计理念,由断路器室、电缆室、仪表室和母线室4个独立隔室构成,具有高可靠性、免维护、小型化、环保性等特点。
所属分类
产品描述

  一、产品介绍

  XGN90-12(Z) 系列化气体绝缘金属封闭开关设备适用于额定电压12kV,额定电流630A~3150A,额定频率50Hz的户内三相交流电力系统。产品采用干燥空气绝缘,无需气体回收和维护,产品采用三相共箱结构和模块化设计理念,由断路器室、电缆室、仪表室和母线室4个独立隔室构成,具有高可靠性、免维护、小型化、环保性等特点。



  二、产品使用环境

  1.使用地点:户内;

  2.周围空气温度:-25℃~+40℃;

  3.海拔高度(仅对低压辅助和控制设备):不超过1000m(超过1000m需与制造厂沟通)。

  4.使用环境:周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。

  5.湿度:日平均值不超过95%,月平均值不超过90%。



  三、性能参数(主要参数)

序号

项目名称

单位

参数值

1

额定频率

Hz

50

2

额定电压

kV

12

3

短时(1min)工频耐受电压

对地及相间

kV

42





断口间



48

4

雷电冲击耐受电压(峰值)

对地及相间

kV

75





断口间



85

5

局部放电限定值(试验电压为1.1Ur)

pC

≤10

6

额定电流

A

1250

2500

3150

7

额定短路开断电流

kA

25/31.5/40

8

额定短路开断电流次数

30

9

额定短时耐受电流

kA

25/31.5/40

10

额定短路持续时间

s

4

11

额定峰值耐受电流

kA

63/80/100

12

N2气体额定工作压力(20℃,表压)

MPa

0.02

12

最低工作压力(20℃,表压)

MPa

0

13

年漏气率

%

≤0.05

14

三工位开关机械寿命

3000

15

断路器机械寿命

10000

  四、产品结构特点及优势

  产品采用干燥空气绝缘,绿色环保。结构简单,1250A柜型宽度500mm,占地面积小,结构模块化设计,扩展方便,特别适合于经济发达地区,高海拔、潮湿、污秽等环境恶劣地区,以及地铁、高铁、机场等对用电可靠性要求较高的场合,适合旧站改造,和预制舱项目。
